酸雾废气净化塔的结构特点及工作原理
所属分类:公司新闻    来源:

酸雾废气净化塔是一种新颖废气净化设备。本设备经过数年来多家用户使用,并经所在的环境检测站检测,处理废气的净化效率:HCl雾达9599% H2SO4雾达9095%,吸收中和液采用NaOH26%)。可广泛应用于冶金、化工、机械、电子、电镀、医药等行业废气的净化处理。本文来讲下酸雾废气净化塔的结构特点及工作原理。



一、酸雾废气净化塔的结构特点:

酸雾净化塔主体为全玻璃钢圆筒结构。采用重叠式双级喷淋及滤料,使气液接触更加充分,提高了净化效果。设备主体上配有供液箱、投药检视口、投药口、补水口、排污口,设备主体上部设有进气口、检修窗、检修人孔、排气口,操作、维护管理十分方便。



酸雾净化塔结构设计:净化塔处理段采用圆形双筒体和单筒体相结合的综合结构。为增加强度,塔体外壳采用了若干纵向加强筋,并根据各种型号的体型大小,采用分段分片组装,外壳体拼装采用碳钢镀塑螺栓,螺栓的色泽和塔体色泽相同,这种设计连接既美观、大方又保证连接强度及防腐要求。下塔增设方形水泵座既作为循环贮液箱,又可安装循环喷淋泵。因此,这样的结构设计,不但占地面积少,而且使用管理十分方便。同时避免了一般卧式泵容易漏液的现象。

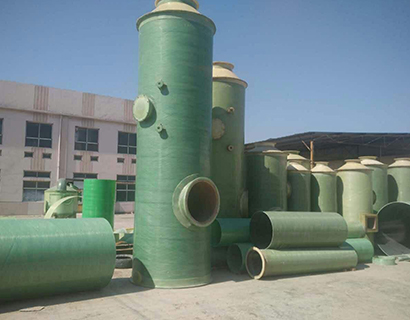

酸雾废气净化塔

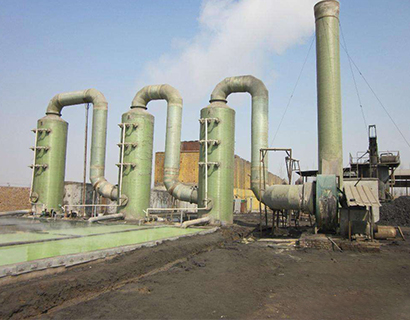

酸雾废气净化塔



三、酸雾废气净化塔的工作原理:

净化塔采用氢氧化钠(NaOH)溶液作为吸收中和液。酸雾废气由风机压入(或吸入)进风段后向上流动,而喷嘴喷出的中和液由上向下喷淋。从第二级中喷出的中和液与上升的酸雾气体进行气液接触,吸收中和后之中和液往下淋湿第二级滤料层,使从下往上升的酸雾气体得到气液接触吸收中和,中和液再向下淋湿第一级滤料层,再一次获得气液相接触吸收中和作用。同时还增大了第一级中滤料的淋湿量,从而加大了该滤料层的气液比。正因为酸雾气体是自下往上升。因此通过第一级滤料层的酸雾气体浓度最高,这样使高浓度的酸雾气体曲折地从滤料间空隙通过往上升时与向下流动的中和液接触吸收中和,可使酸雾气体通过该滤料层后浓度急剧下降,然后再经过一排中和液喷淋,酸雾气体与原吸收液中和后,浓度再度下降,然后再通过一个滤料层和一排中和液喷淋的接触吸收中和,使酸雾气体的浓度净化到设计的预定效果。最后通过挡液板和阻液网经帽盖而排入大气。



净化塔供液采用管式,喷淋为Y-1型角向离心喷嘴,配水管线采用UPVC管环形布置,循环泵入口增设网状过滤器,以防杂物进入损坏水泵或堵塞喷嘴,影响使用。喷头材质ABSPP塑料一次注塑成型,强度高使用寿命长。处理滤料环采用比表面积大,穿孔率高,洞孔均匀,排列有规则、沟留现象小的新颖滤料,制成标准填料床层。脱液器采用核桃环和鲍尔环各半均匀混合乱堆,制成球冠状填料层,厚度保证在150mm左右,这样处理解决了净化塔的抛雾问题,其实际使用效果较理想。



金海玻璃钢为您整理酸雾废气净化塔的结构特点及工作原理。需要酸雾废气净化塔的朋友们可以来厂考察或者电话咨询我们。



 酸雾废气净化塔工作原理

酸雾废气净化塔工作原理
